ハイゼットトラック エアコン取付

こんにちは。
今日はエアコンの取付作業をお届けします。

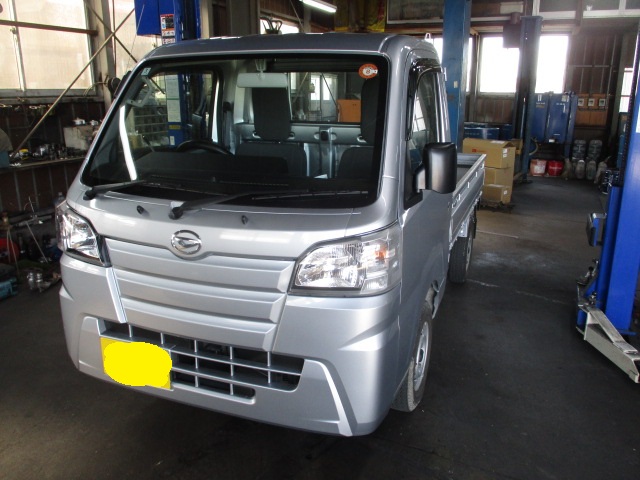

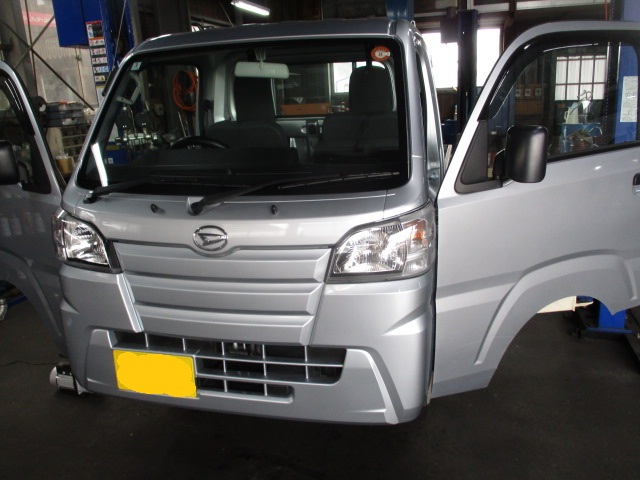

エアコンを付けるのはこちらのハイゼットトラックです。

グレードではいちばん下のエアコンパワステレス車です。

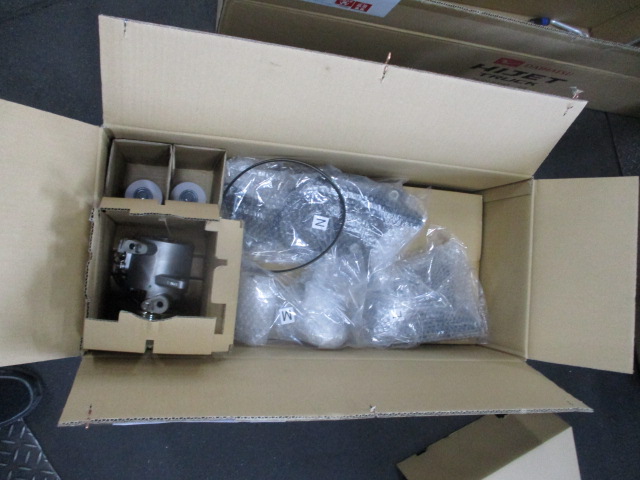

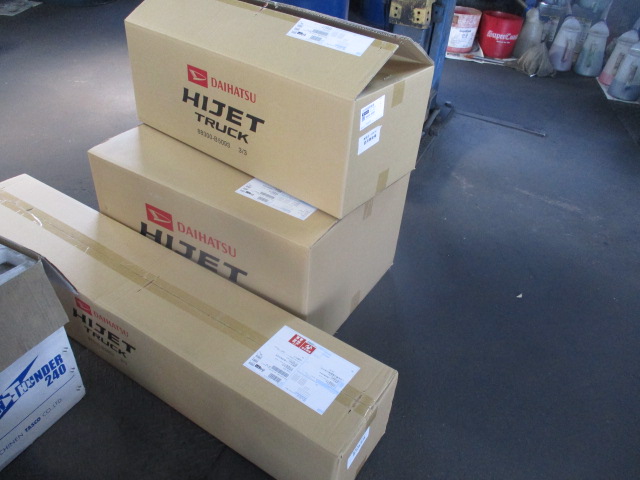

そして付けるのは純正のエアコンキットです。

取付要領書も結構な厚さがありますので作業の多さがうかがえます。

ではバッテリーのマイナス端子を外して作業開始。

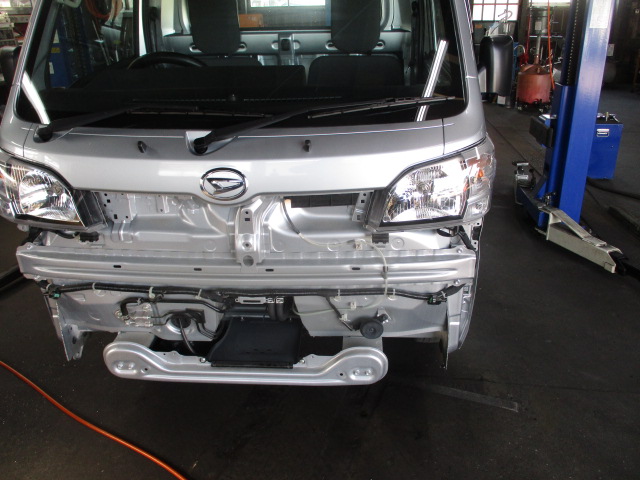

まずはバンパーを外し

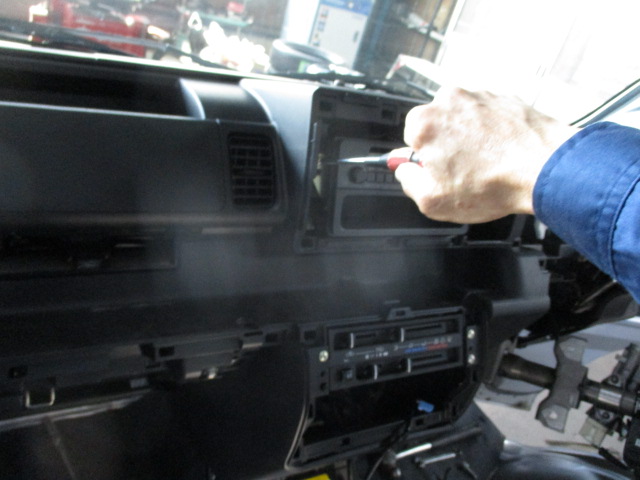

内装からバラバラにしていきます。

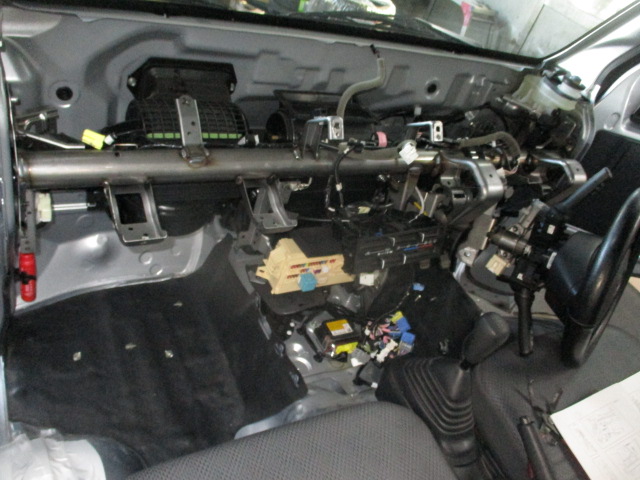

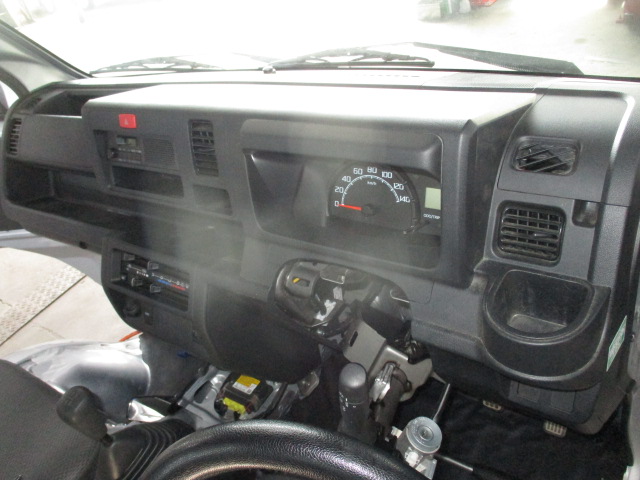

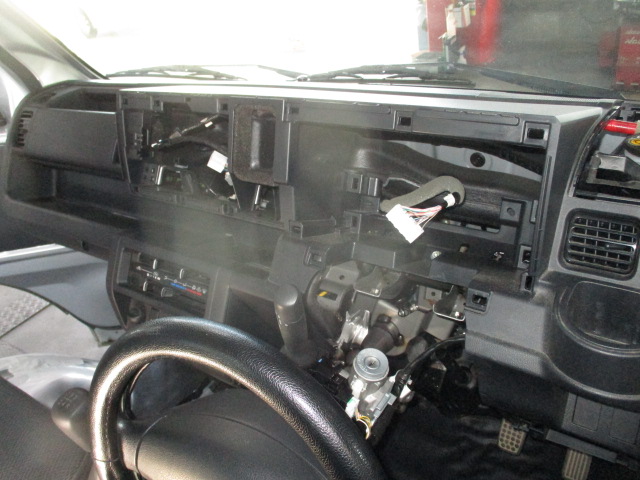

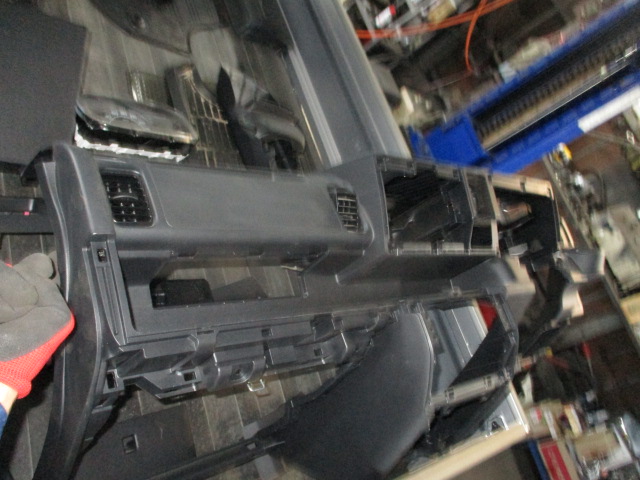

ダッシュボードが外れました。

更に分解してホースメントも外します。

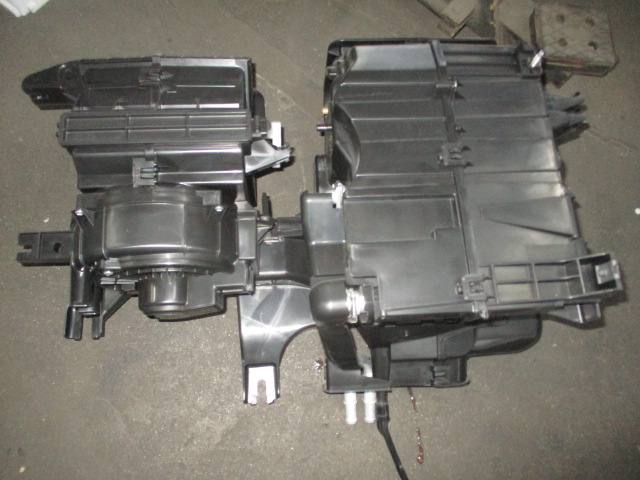

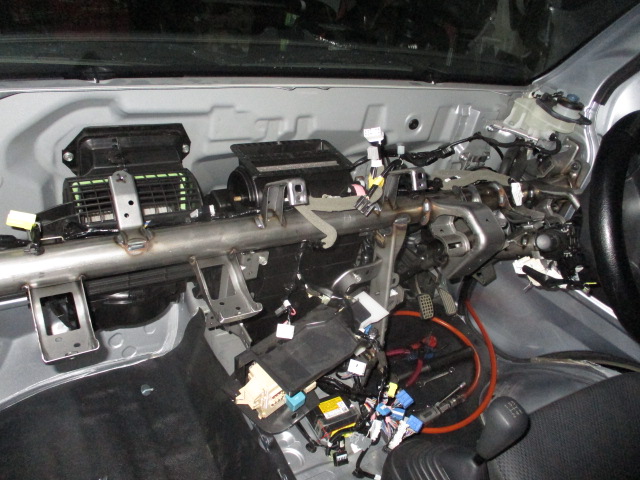

ヒーター、ブロアユニットを取り外しました。
これはもう使いません。

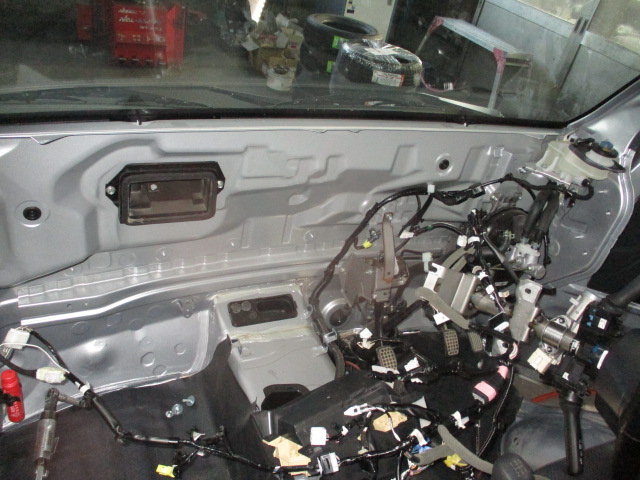

ヒータユニットを外した後はこの様に鉄板だけになります。

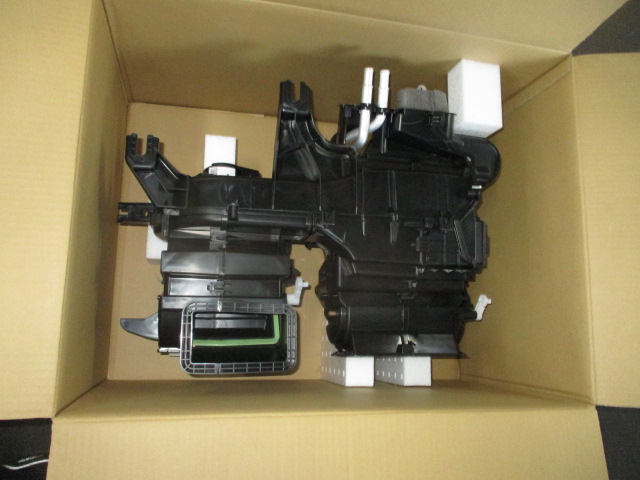

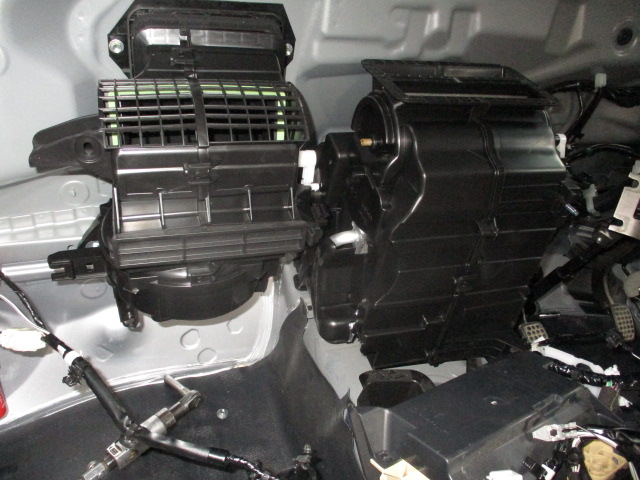

キット内のクーラー、ヒーターユニットを・・・

室内に取付ます。

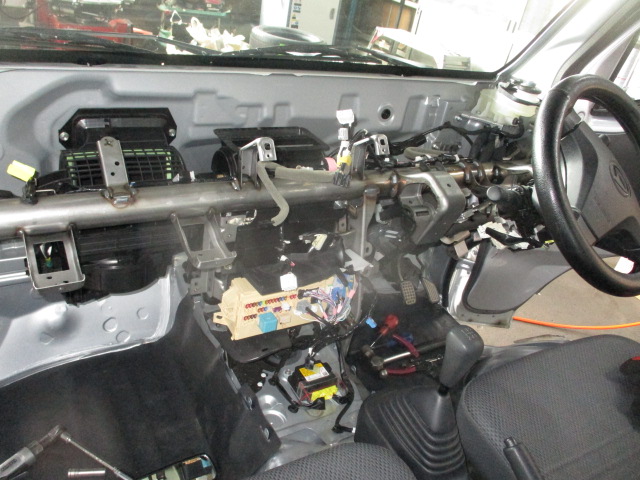

そしてリインフォースメントを取付

配線なども取り回し接続

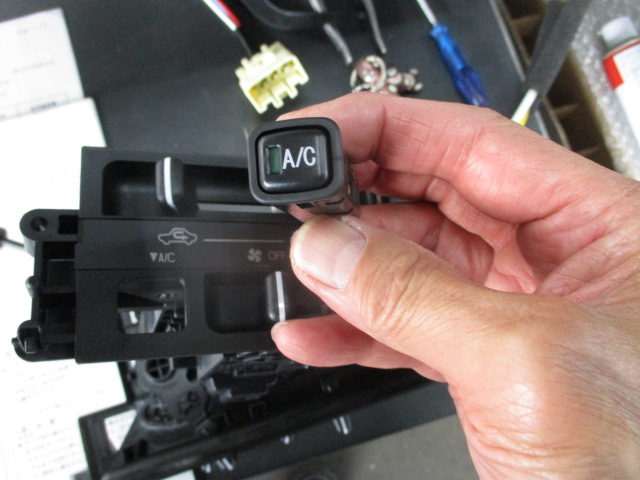

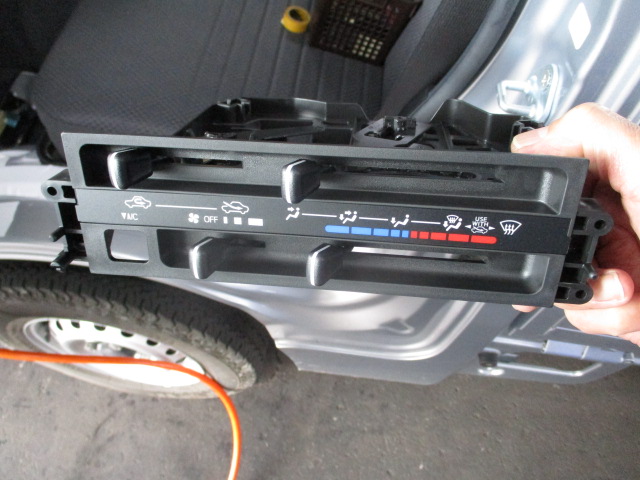

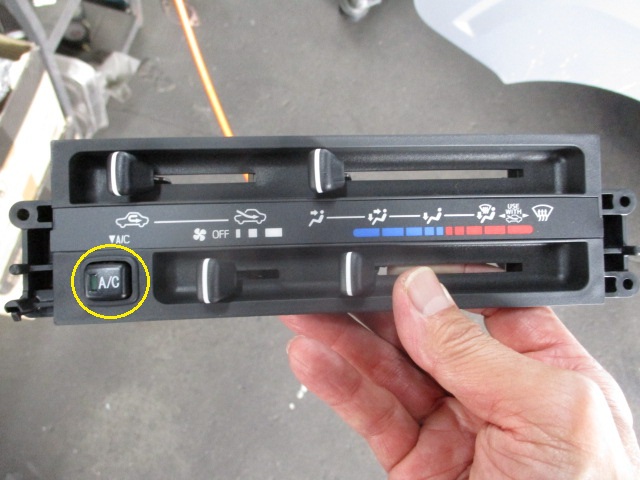

エアコン用のコントロールレバー
ASSYに

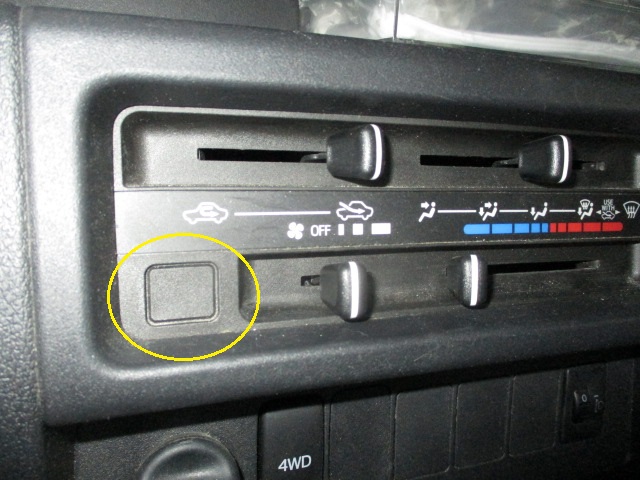

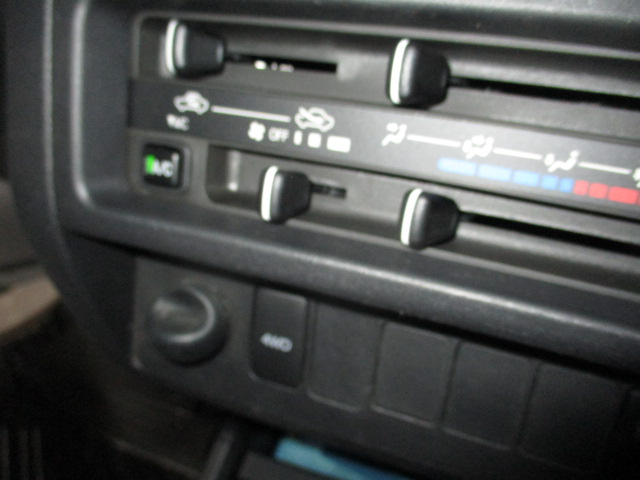

A/Cスイッチを装着します。

装着完了!

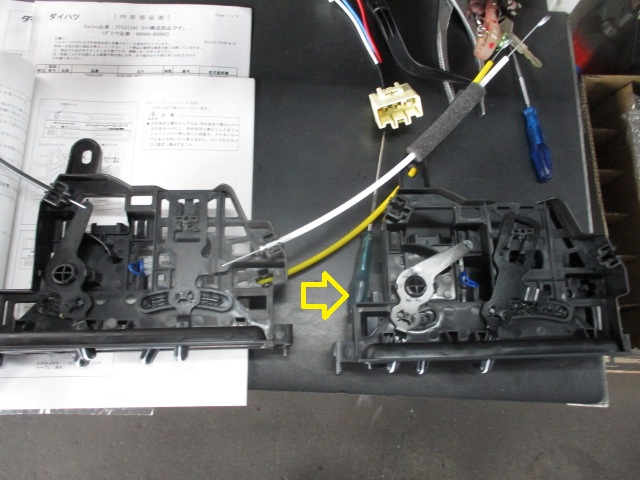

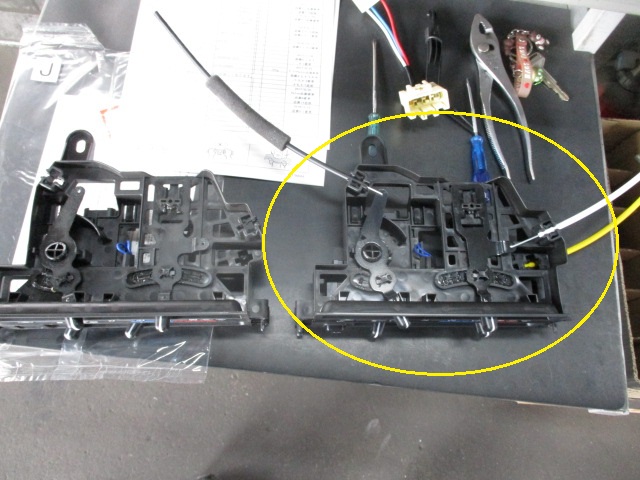

コントロールケーブルを新しいレバーに移します。

付替え完了!

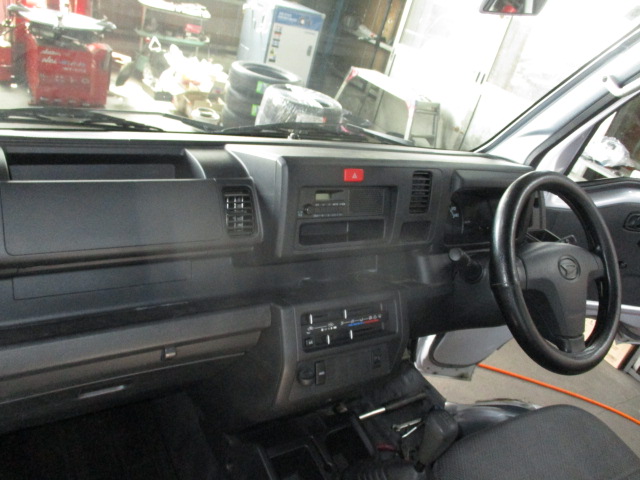

あとは内装パーツを元通りに復元

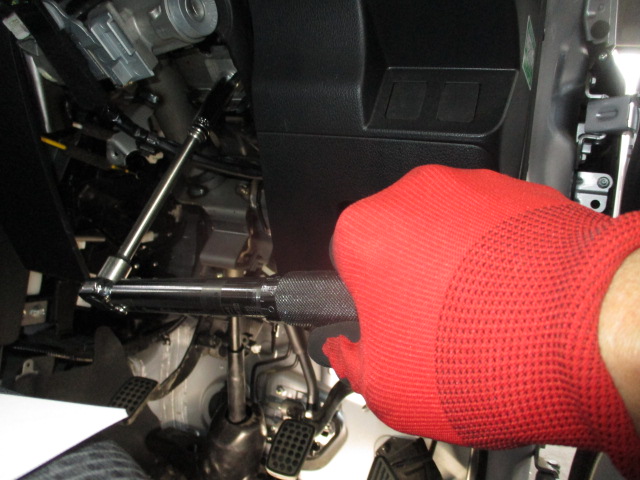

ハンドル部分を付けます。

大事な部分なので指定トルクで締め付け固定

室内作業は完了です。

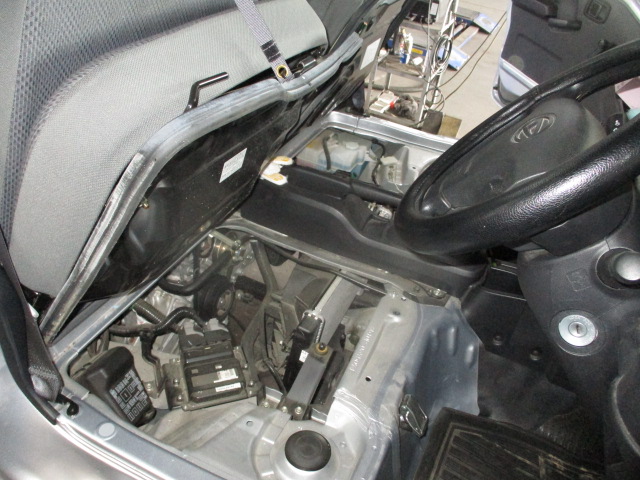

次はエンジンルーム周りと

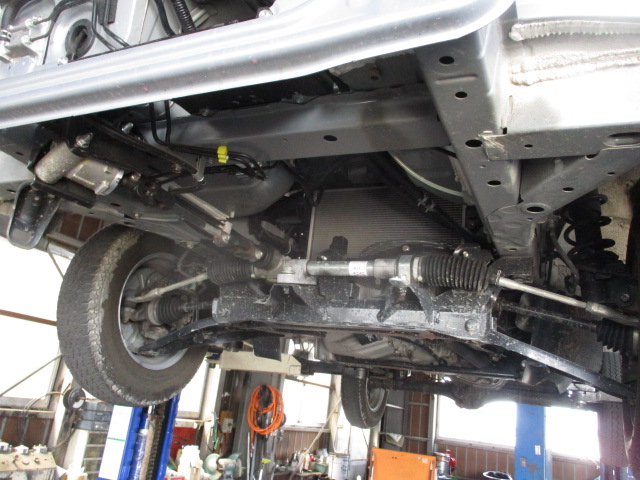

下廻りの作業です。

キット内のコンプレッサー、コンデンサーと付属品を付けていきます。

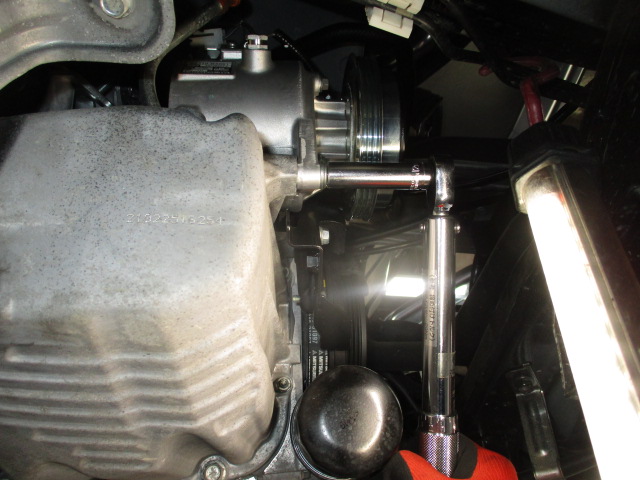

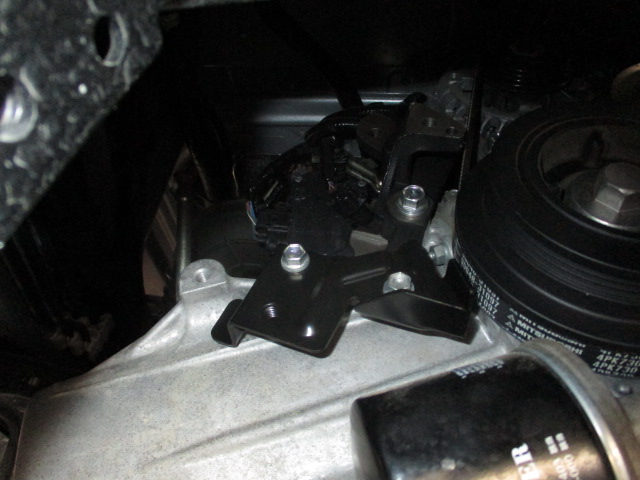

エンジンにブラケットを付けて

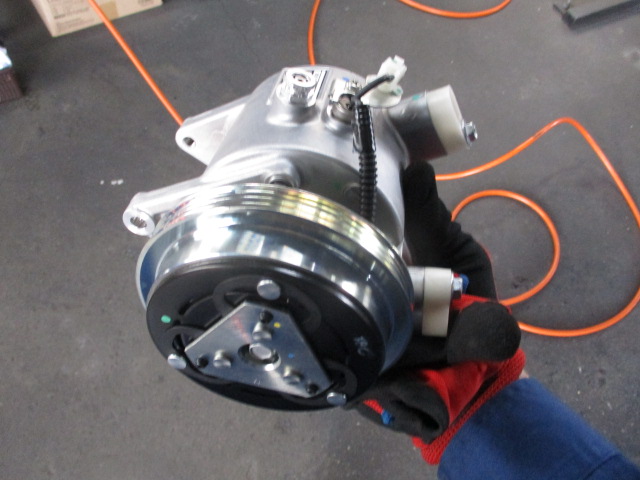

クーラーコンプレッサーを取付ます。

コンプレッサー取付完了!

コンプレッサーが付いたので

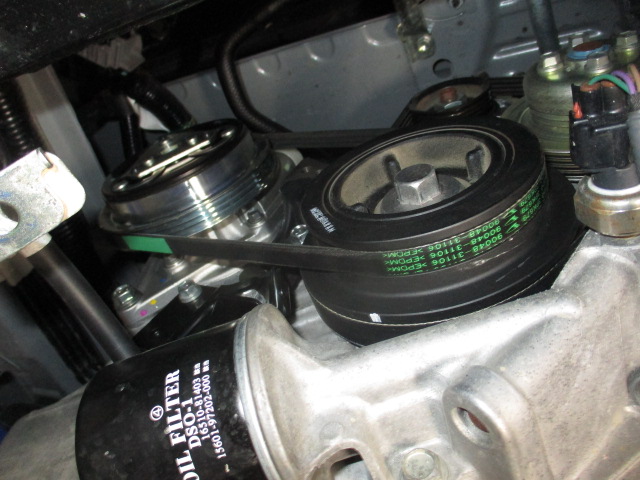

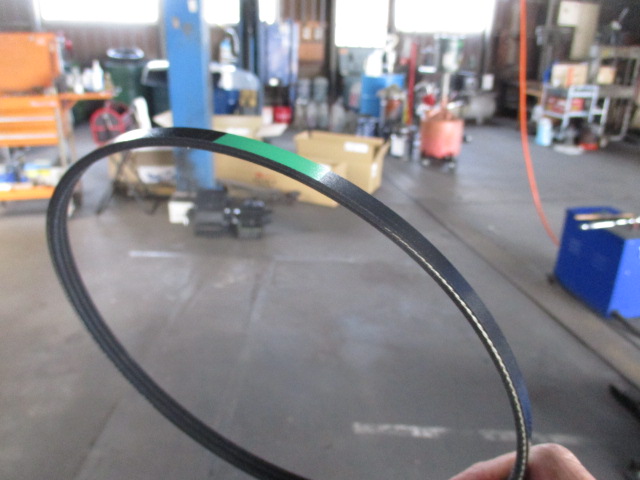

次にクーラーストレッチベルトを付けます。


ストレッチベルトなのでSSTにてベルトを装着

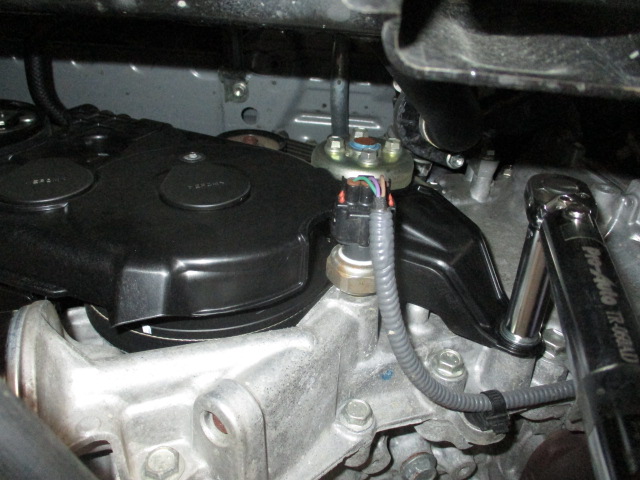

ベルトカバーを取付て指定トルクにて締め付け

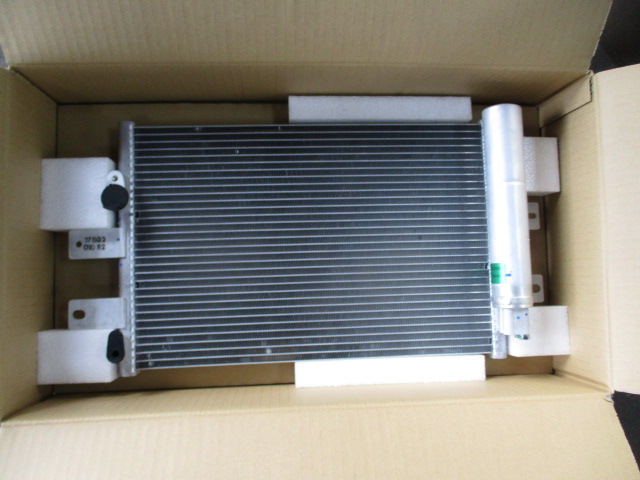

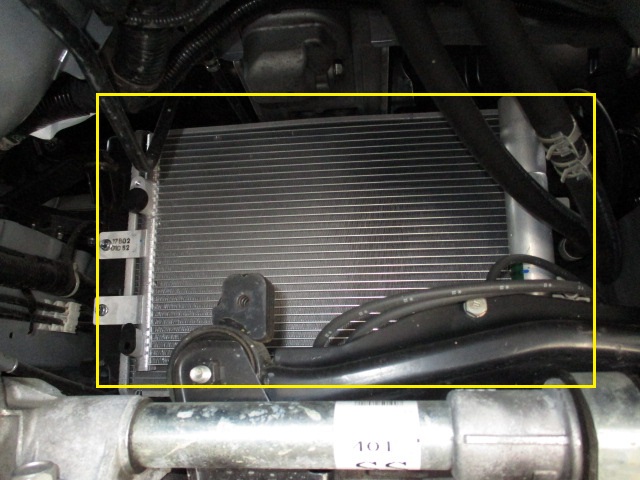

キット内のクーラーコンデンサを・・・

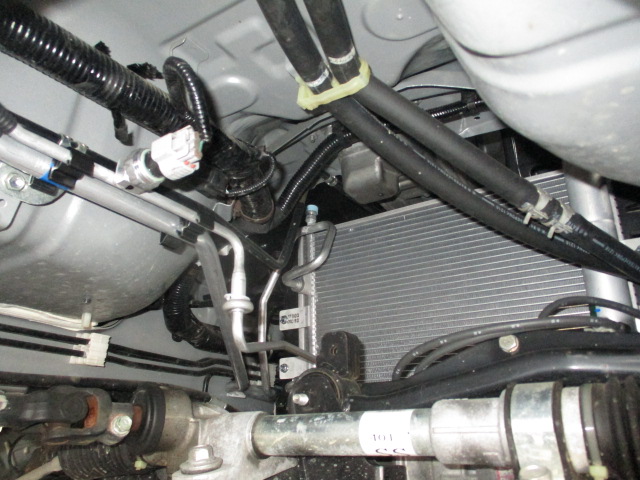

ラジエータ前方に取付!

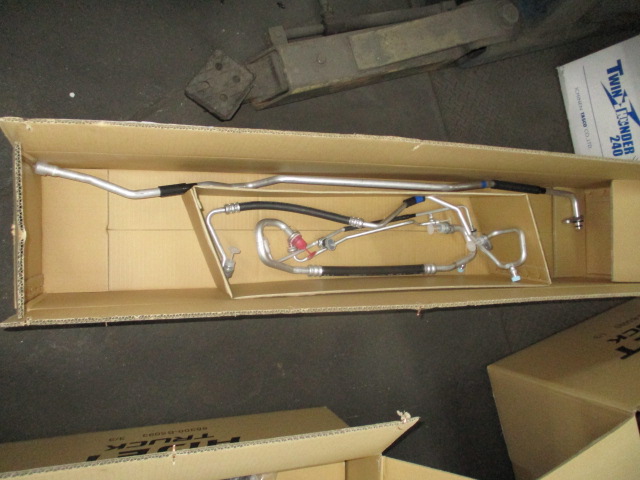

あとは配管作業です。

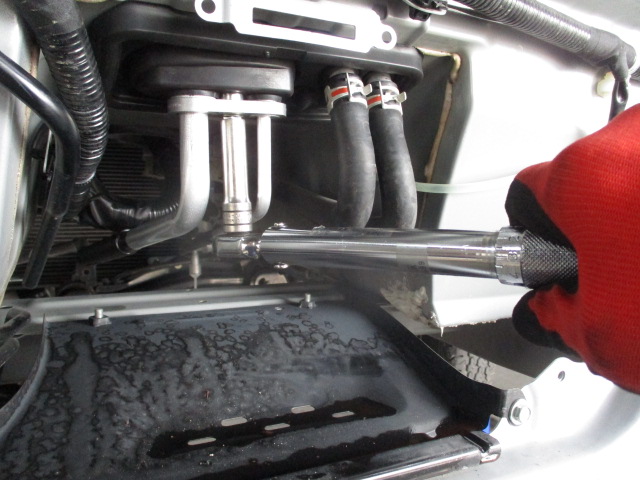

ユニットからコンプレッサー、コンデンサーへと配管を接続全て指定トルクにて締付ます。

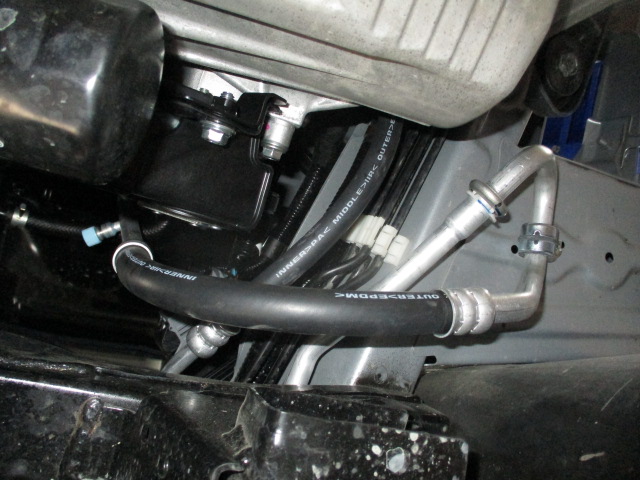

配管をクランプなどで固定

配管も完了!

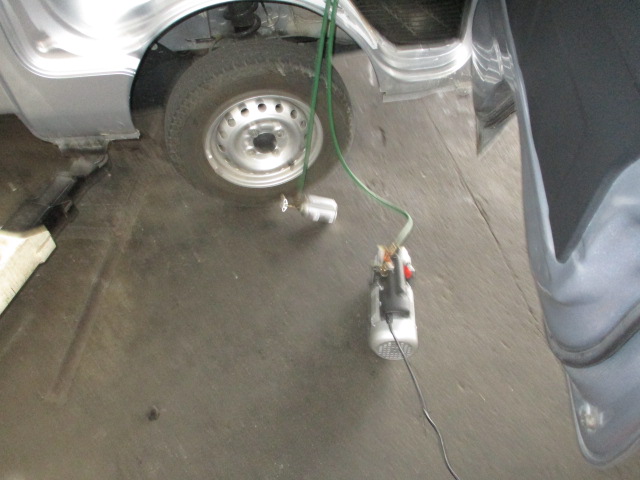

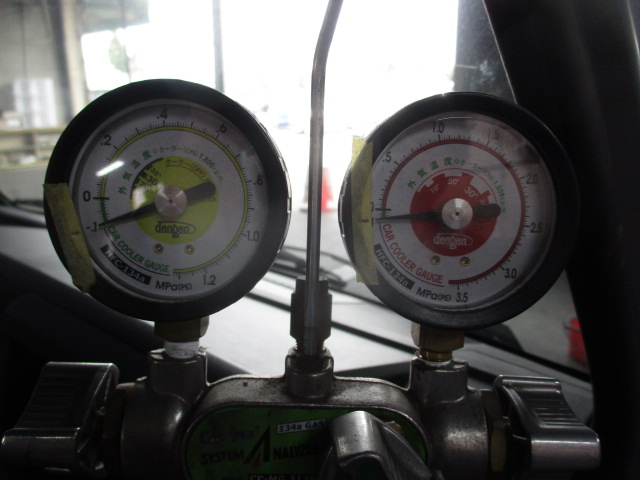

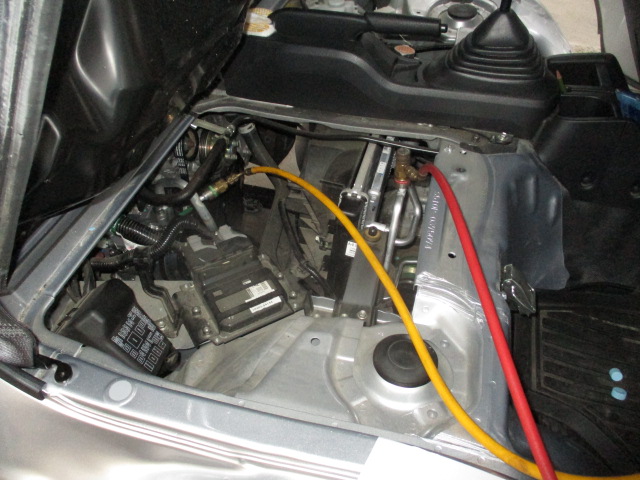

そしてマニホールドゲージを付けて

配管内の真空引きを行います。

配管内は真空引きにより負圧状態になっています。
気密漏れチェックのためしばらく放置します。

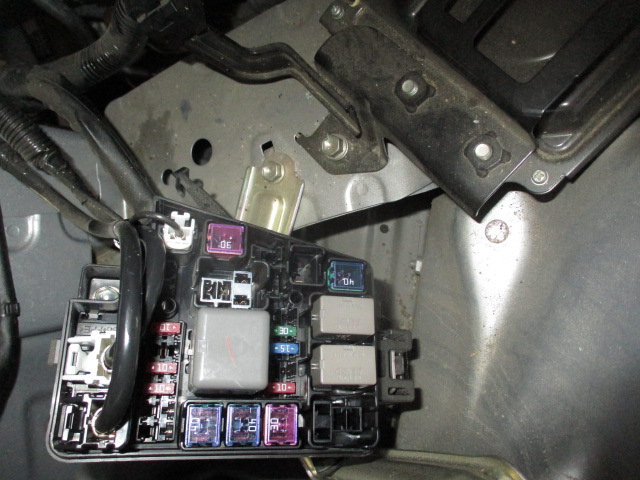

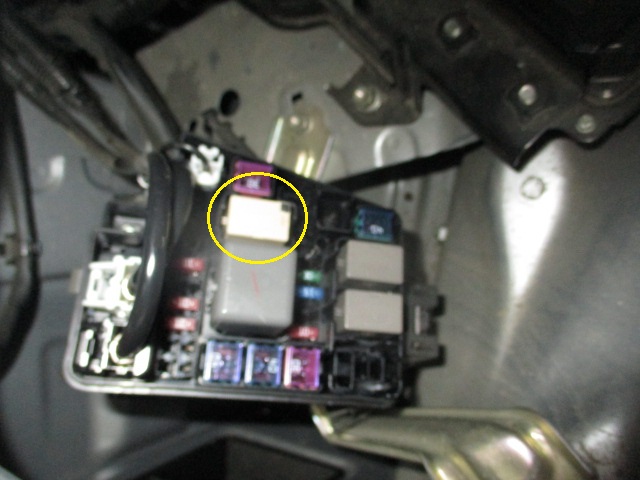

気密漏れチェックをしている間にリレーボックスに

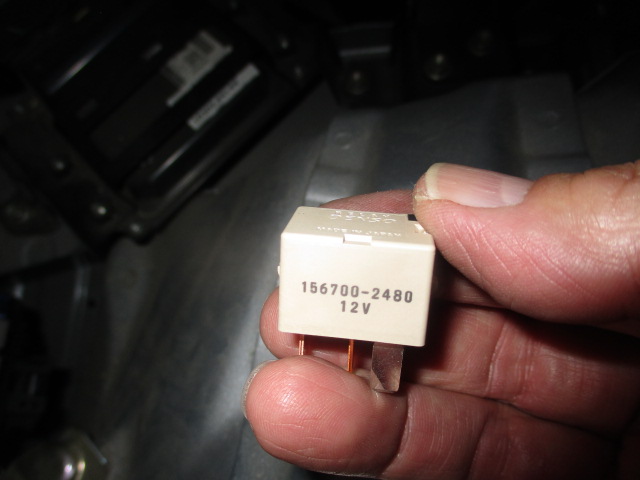

キット内のエアコンリレーを付けます。

リレーが付きました。

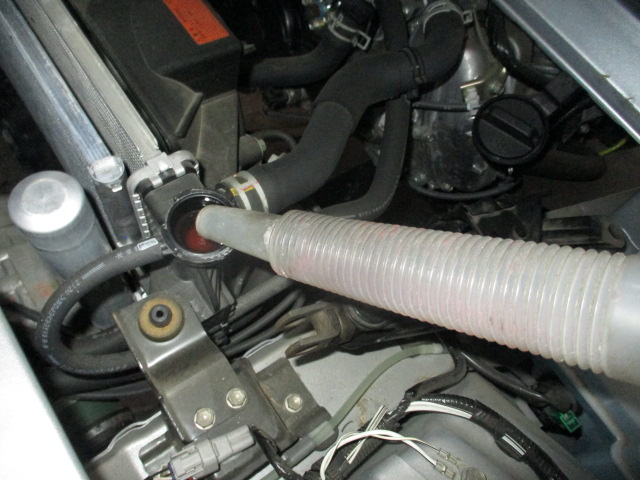

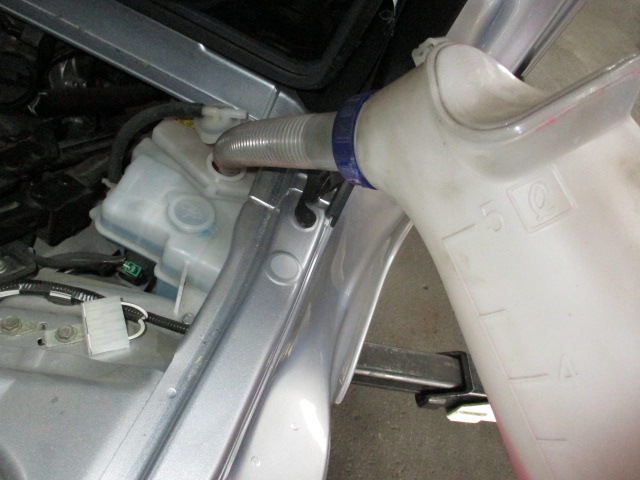

作業で抜いた分のクーラントを補充

リザーバータンクにも補充しておきます。

そして放置状態から40分ほど経過・・・

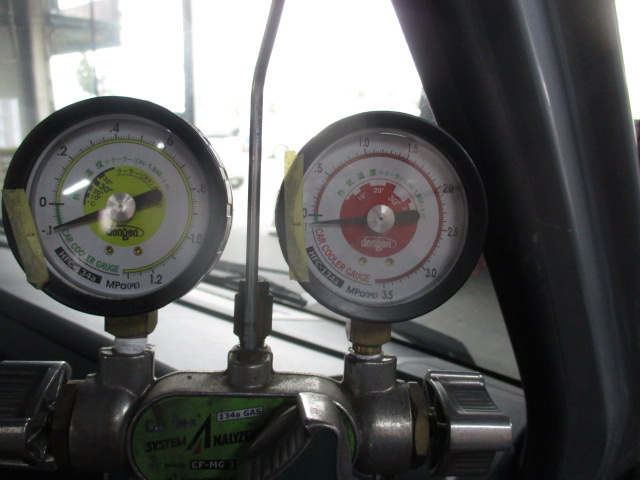

ゲージにてチェックすると針の位置は放置前と同じなの機密漏れはOKってことでガス入れに進みます。

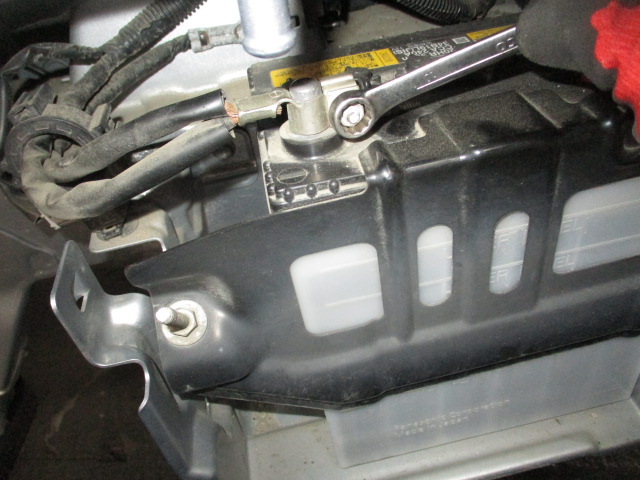

外してあったバッテリーマイナス端子を取付。

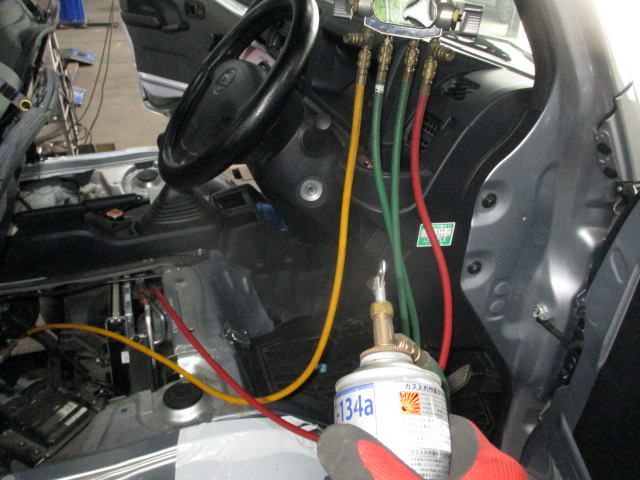

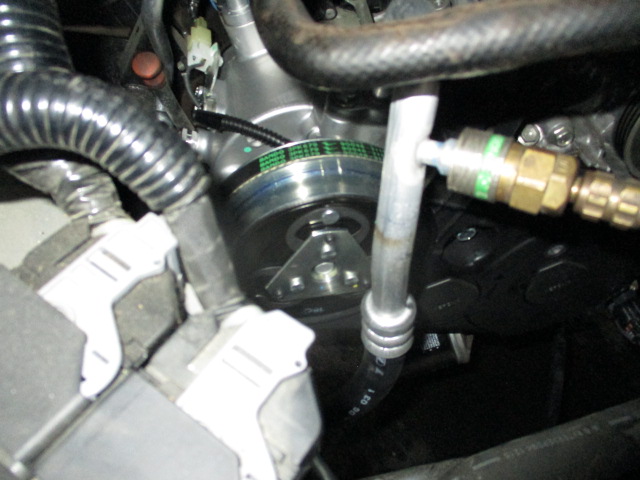

高圧側からに冷媒ガスを充填

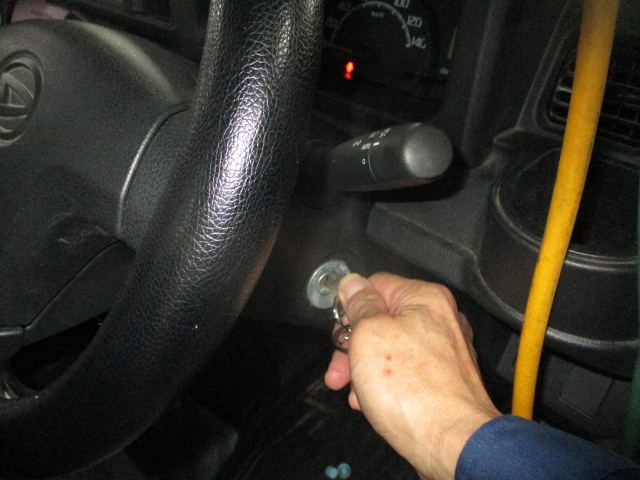

次にエンジンを始動して

エアコンをONにして

低圧側から規定量までガスを充填。

エアコンが問題なく機能していることを確認後バンパーを取付

バンパー、エンジンアンダーカバー取付完了。

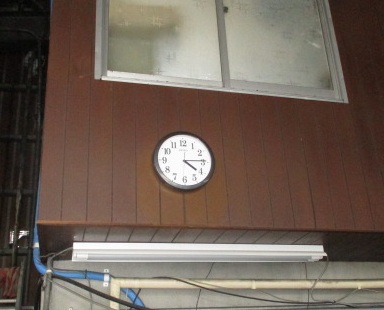

作業時の気温は21℃

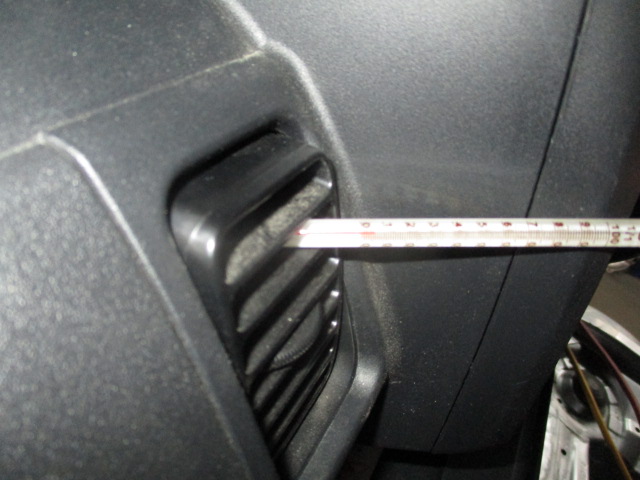

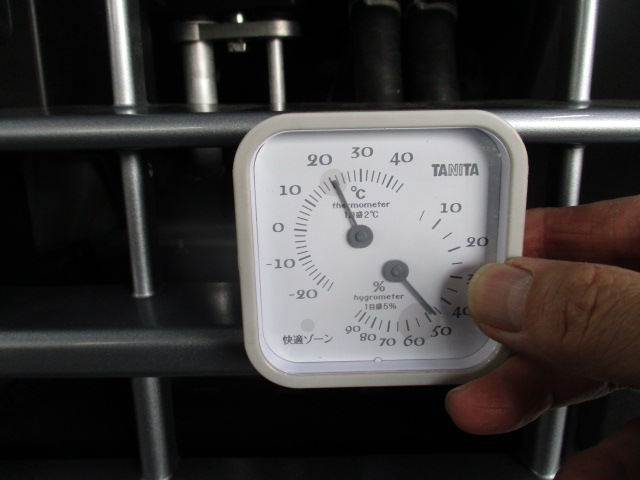

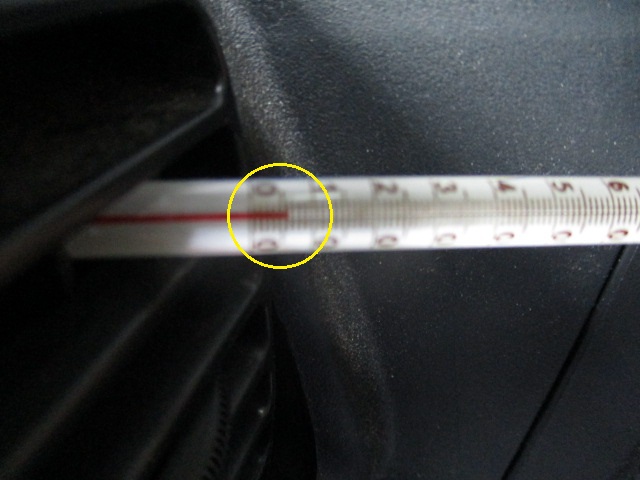

吹き出し口の温度を測ると

5℃の冷気が出ています。

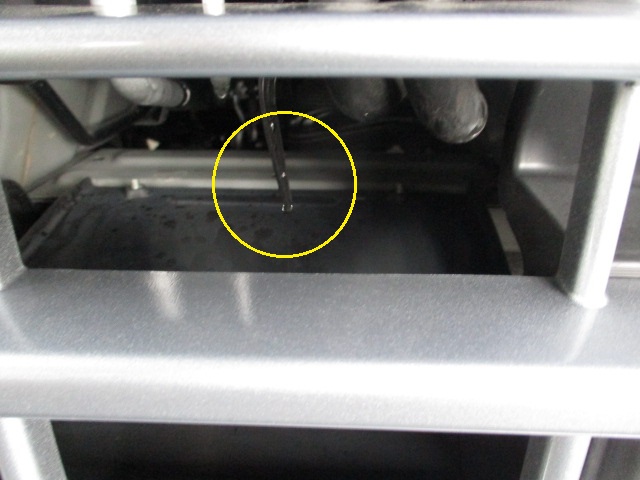

ユニットドレンからも除湿された水が出てきました。

車内はキンキンに寒く車外に水も排出されていて問題なさそうです。

今回はエアコンの取付作業をお届けさせていただきました。
最近日中暑い日が多くなってきましたが、厚さが本格的に始まる前のベストなタイミングだったのではないでしょうか。
ここ数年、夏になるとエアコンがないから暑くて暑くて大変とお客様は嘆いていらっしゃったので、今年の夏は快適に軽トラックをお使いいただけるのではないでしょうかね。

ではまた・・・

担当 及川
